Veículo e alimentação
O J16 trabalha em 9–90 V DC. O profissional deve confirmar a compatibilidade elétrica, a polaridade e os pontos adequados do veículo antes de qualquer energização.
Guia técnico de conferência
Instalação de rastreador veicular: o que precisa estar certo
A instalação elétrica deve ser realizada por profissional ou oficina tecnicamente habilitada. Este guia explica o papel do cabo de alimentação, do relé, do SIM, dos LEDs e das verificações finais para você entender o serviço e reconhecer os estados esperados, sem substituir o projeto do instalador.
Antes da parte elétrica
O que precisa estar definido antes de energizar o rastreador
Uma instalação de rastreador veicular envolve alimentação, posicionamento, conectividade e, quando aplicável, relé. A função desta página é ajudar a conferir esses pontos com o profissional responsável — não ensinar onde cortar, emendar ou conectar a fiação do veículo.
SIM antes de ligar

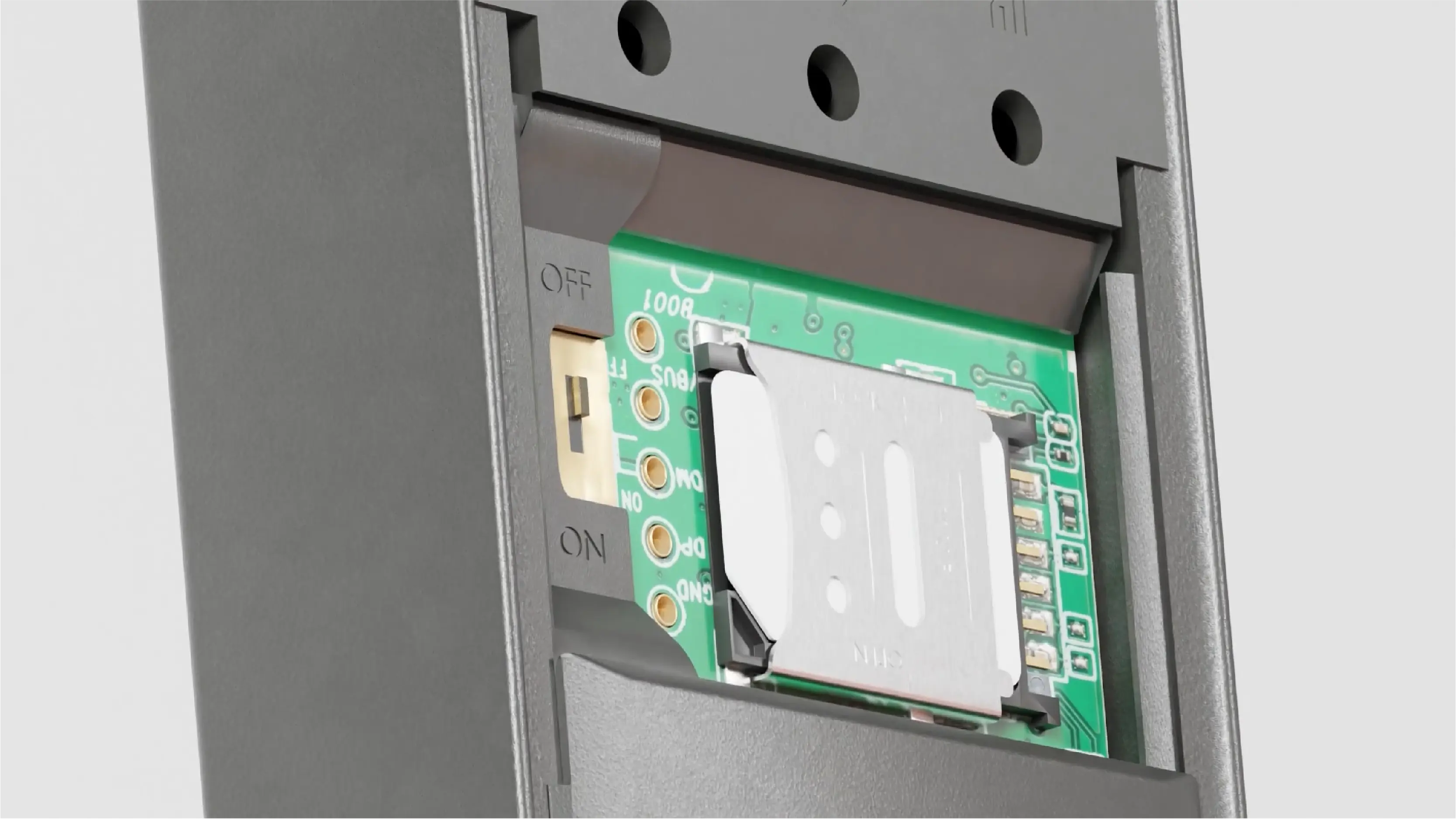

O equipamento usa nano SIM. O manual determina que o cartão SIM seja inserido antes de o dispositivo ser ligado; energizar primeiro pode causar falha no reconhecimento do chip.
Posicionamento e GPS
O local precisa considerar recepção de sinal e fixação. Metal grosso próximo ao equipamento pode bloquear ou prejudicar a localização por GPS.
Fiação e isolamento
Positivo e negativo não podem ser invertidos. Fios que não forem utilizados precisam permanecer totalmente isolados para reduzir o risco de curto-circuito.
A instalação incorreta pode causar curto-circuito ou dano ao veículo. Se a pessoa responsável não tiver experiência com elétrica automotiva, o próprio manual orienta procurar um profissional.
Chicote do rastreador
Cabo de alimentação: o que representa cada ligação
O chicote separa alimentação, referência de ignição e comando de bloqueio. Os nomes abaixo descrevem a função elétrica indicada no material técnico; o ponto físico escolhido no veículo continua sendo responsabilidade do profissional.
Negativo da bateria
É a referência negativa indicada para a alimentação do rastreador. A polaridade deve ser conferida antes da energização e nunca deve ser invertida com o positivo.
Positivo da bateria
É a alimentação positiva principal indicada no cabo do rastreador. O ponto usado no veículo e a proteção do circuito precisam ser definidos tecnicamente para aquela aplicação.
Pós-chave positivo — ignição
É a conexão identificada no chicote como pós-chave positivo, associada à referência de ignição do veículo. A disponibilidade e o ponto correto variam conforme o projeto elétrico.
Saída de bloqueio — fio de comando
É a saída de comando do rastreador destinada à lógica de bloqueio. No conjunto com relé, esse sinal é recebido pelo fio de comando do relé; a aplicação física do bloqueio é definida pelo profissional.
Fios não utilizados devem ficar totalmente isolados. O conteúdo acima identifica função e relação entre os componentes, sem indicar ponto de corte, emenda ou ligação no veículo.
Bloqueio e comando
Relé: para que serve cada referência de fiação
O relé faz parte da arquitetura do bloqueio quando esse recurso é aplicado. O documento técnico identifica quatro referências principais; ele não define, por si só, qual circuito do veículo deve ser utilizado.
Fio de comando do relé
Recebe o sinal enviado pela saída de bloqueio do rastreador. É a relação lógica entre o equipamento e o acionamento do relé.
Alimentação do relé — 12 V ou 24 V
O diagrama técnico de referência identifica alimentação de 12 V ou 24 V. No kit Rastro comercializado, o relé incluído é 12 V; a compatibilidade e a aplicação no veículo precisam ser confirmadas pelo profissional.
Entrada do fio de corte
É o ponto identificado no relé como entrada do circuito de corte. Qual circuito do veículo chega a essa entrada depende do projeto definido pelo profissional.
Saída do fio de corte
É o ponto identificado como saída do circuito de corte. Entrada e saída fazem parte da lógica do relé; esta página não define onde esse circuito deve ser interrompido no veículo.
A aplicação do relé exige avaliação técnica. Um bloqueio só deve ser validado em condição segura, com equipamento online, relé e conectividade funcionando como esperado.
O que evitar
Erros de instalação que podem gerar falha ou risco elétrico
Os avisos abaixo vêm do material técnico do equipamento e ajudam a reconhecer situações que merecem revisão antes de considerar o serviço concluído.
Inversão de positivo e negativo
O manual alerta para nunca inverter a polaridade. Uma instalação incorreta pode causar curto-circuito ou dano ao veículo.
Fio sem isolamento
Qualquer fio que fique sem uso precisa permanecer totalmente isolado para evitar curto-circuito.
Metal grosso próximo ao GPS
Metal pode bloquear o sinal de localização. O posicionamento precisa considerar uma região que não prejudique a recepção dos satélites.
Aparelho energizado durante a instalação
O manual orienta que o dispositivo esteja desligado durante a instalação. A energização e as verificações elétricas ficam sob responsabilidade do profissional.
Entrada lateral usada como carregador
A entrada lateral indicada no J16 não é um carregador e não deve ser interpretada como referência de recarga do equipamento.
Instalação sem avaliação técnica
Alimentação, proteção, acabamento, fixação e relé dependem do veículo. Se não houver experiência com elétrica automotiva, o material recomenda procurar um profissional.
Leitura rápida
Como interpretar os LEDs depois da instalação
Os LEDs ajudam a separar três estados diferentes: internet, localização e energia. Eles são uma das primeiras referências para saber em qual parte do fluxo existe alguma inconsistência.
LED amarelo — Internet
Piscando: o aparelho está conectado à internet e consegue enviar informações. Aceso direto: está ligado, mas sem sinal de internet.
LED azul — GPS e localização
Piscando devagar: procurando sinal dos satélites. Aceso direto: localização encontrada. Apagado: não está conseguindo obter sinal de localização.
LED vermelho — Energia e bateria
Piscando: funcionando apenas pela bateria interna. Aceso direto: ligado à alimentação do veículo. Apagado: sem energia.
Resumo do funcionamento
Como o conjunto deve aparecer quando está se comunicando
O resumo do manual usa os três LEDs em conjunto. Isso ajuda a diferenciar um problema de internet, de GPS ou de alimentação sem confundir as três funções.
Internet comunicando
A referência indicada é a luz amarela piscando, sinal de que o equipamento está conectado à internet e consegue enviar informações.
GPS com estado válido
A luz azul pode aparecer acesa ou piscando no resumo de funcionamento. Aceso direto indica localização encontrada; piscando devagar indica busca por satélites.
Energia presente
A luz vermelha pode aparecer acesa ou piscando. Para a alimentação instalada no veículo, aceso direto é o estado que indica conexão à bateria do veículo; piscando indica uso da bateria interna.
Aplicativo recebendo dados
Com internet e localização disponíveis, a posição pode ser conferida no aplicativo. A atualização normal confirmada é de 30 segundos; no Modo Perseguição, 5 segundos, conforme a comunicação móvel disponível.
Depois da montagem física
O que conferir antes de considerar a instalação validada
A validação final não é só elétrica. O equipamento também precisa estar reconhecido, comunicando e associado ao veículo correto no aplicativo.
- 01
Alimentação
Confirme com o profissional que a alimentação ficou estável e use o LED vermelho como referência do estado de energia.
- 02
Internet e GPS
Confira os estados dos LEDs amarelo e azul para distinguir conectividade móvel de recepção de localização.
- 03
Veículo no aplicativo
Confirme que a conta exibe o veículo correto e que uma posição válida está chegando ao aplicativo.
- 04
Recursos aplicáveis
Localização, alertas e comandos disponíveis devem ser validados em condição segura. O bloqueio depende também da instalação do relé e da conectividade.
Se algo não estiver certo
Diagnóstico inicial: o que cada sintoma pode indicar
Estes são os grupos de causas listados no material técnico. Eles servem para organizar a verificação antes de acionar o suporte ou pedir revisão da instalação.
Sem localização GPS
Pode estar em local fechado, com metal bloqueando a recepção ou ainda procurando sinal dos satélites.
Rastreador não liga
As causas listadas são falta de alimentação, fusível queimado ou bateria descarregada. A parte elétrica deve ser revisada pelo profissional.
Sem internet ou comunicação
Pode haver chip sem dados, ativação incorreta ou ausência de sinal da operadora no local.
Não responde aos comandos
O material cita chip ou cadastro com problemas, sinal fraco ou aparelho desligado como possíveis causas.
Se o problema continuar depois das verificações cabíveis, a orientação do material é procurar o suporte.
Aplicação por veículo
Instalação em carro e moto exige decisões diferentes
O princípio do rastreador é o mesmo, mas o projeto físico muda conforme espaço disponível, sistema elétrico, vibração, exposição e pontos adequados de fixação. Por isso, a página principal explica os componentes e as verificações comuns, enquanto os conteúdos específicos aprofundam o contexto de cada veículo.
Instalação de rastreador no carro
Veja os cuidados específicos para automóveis, com foco em alimentação, fixação, relé, acabamento e validação do sistema.
Ver guia para carroInstalação de rastreador na moto
Veja as particularidades de motos, incluindo espaço reduzido, vibração, exposição e atenção ao sistema elétrico.
Ver guia para motoDúvidas frequentes
Perguntas sobre instalação de rastreador veicular
A Rastro faz a instalação do rastreador?
A Rastro não realiza instalação. O cliente contrata profissional ou oficina tecnicamente habilitada.
A Rastro orienta onde ligar ou cortar fios do veículo?
Não. A página identifica a função dos fios do cabo e do relé para ajudar na conferência técnica, mas não define pontos de corte, emenda ou ligação no veículo. Essa decisão pertence ao profissional responsável pela instalação.
O chip precisa ser colocado antes de ligar o J16?
Sim. O material técnico orienta inserir o cartão SIM antes de ligar o dispositivo; caso contrário, pode ocorrer falha no reconhecimento do chip.
Quais ligações existem no cabo de alimentação?
O material identifica negativo da bateria, positivo da bateria, pós-chave positivo (ignição) e saída de bloqueio, que funciona como fio de comando para a lógica do relé.
Quais referências de fiação existem no relé?
O documento identifica fio de comando, alimentação de referência de 12 V ou 24 V, entrada do fio de corte e saída do fio de corte. No kit Rastro, o relé incluído é 12 V; o circuito físico utilizado no veículo deve ser definido pelo profissional.
Como saber se internet, GPS e energia estão funcionando?
Como referência rápida: amarelo piscando indica internet comunicando; azul aceso indica localização encontrada e azul piscando indica busca por satélites; vermelho aceso indica alimentação do veículo e vermelho piscando indica funcionamento pela bateria interna.
A entrada lateral do J16 serve para carregar?
Não. A entrada lateral indicada no manual do J16 não é um carregador.
O que pode causar falta de localização?
O material lista ambiente fechado, metal bloqueando o sinal ou GPS ainda procurando satélites como causas possíveis.
O que pode causar falta de internet?
Chip sem dados, ativação incorreta ou ausência de sinal da operadora são as causas listadas no material técnico.
O que pode fazer o rastreador não responder a comandos?
O material técnico cita problemas de chip ou cadastro, sinal fraco e aparelho desligado. No bloqueio, a instalação do relé e a conectividade também precisam estar em condições de operação.
